Die Mechanikerweiterung

MegaCAD ME ist eine speziell auf die Bedürfnisse der Anwender im Maschinenbau, Metallbau und Anlagenbau
zugeschnittene Applikation. Die Mechanik Erweiterung umfasst u.a. einen Generator für Oberflächenzeichen
und Schweißsymbole, eine Routine zur automatischen Erstellung von Passmaßtabellen, eine Funktion zur
Schnittdarstellung, diverse maschinenbauspezifische Bemaßungsfunktionen und ein umfangreiches
Menü für Hilfsgeometrien.

Besonders hervorzuheben sind die ausgefeilte Bauteilverwaltung mit Strukturbaum und die Module zur
komfortablen Stücklistengenerierung und zum Setzen von Positionsnummern.

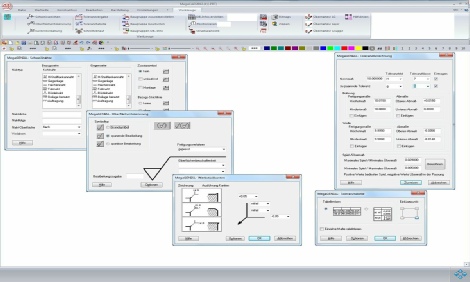

1 Grafische Assistenten zur Detaillierung der Zeichnung

•     Oberflächenzeichen und Schweißsymbole
•     Schnittverlauf
•     Freistiche und Gewindeausläufe
•     Passfedernuten
•     Referenzpunkte

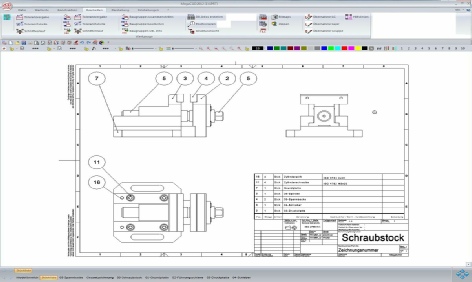

2 Stücklisten

•     automatische Ausgabe von Stücklisten als
      Aufsetzliste in der Zeichnung oder als Excel-Tabelle
•     schneller Auswertungs- und Sortieralgorithmus
•     assoziative Positionsnummern
•     individuelle Ausgabemasken (PDF, XML, HTML)
•     Excel-Kopplung (97–2010)

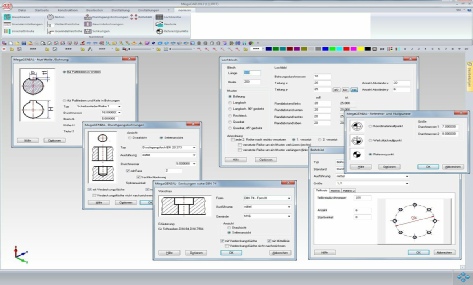

3 Normteile

•     Gewinde, Durchgangsbohrungen
•     Senkungen, Sacklöcher
•     Freistiche und Gewindeausläufe
•     Passfedernuten
•     Referenzpunkte
•     Lochblechgenerator

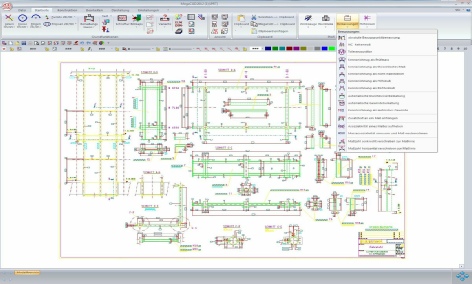

4 Maschinenbau-Bemaßung

•     NC-Kettenmaß, Prüfmaß, theoretisches Maß
•     Hilfsmaß, Rohteilmaß, Durchmesser und Gewinde
      automatisch bemaßen
•     beliebiger Zusatztext
•     Maßzahlen neu berechnen
•     Toleranzberater zur Auslegung von Passungen
•     automatische Passmaßtabellen

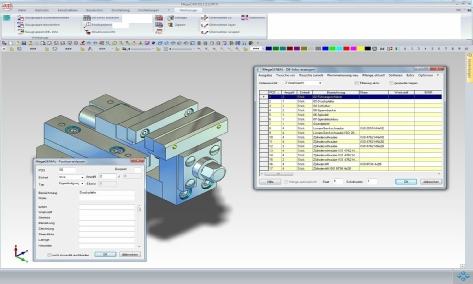

5 Positionsnummern

•     assoziative Positionsnummern
•     Aufsetzstückliste
•     vordefinierte Schriftfelder

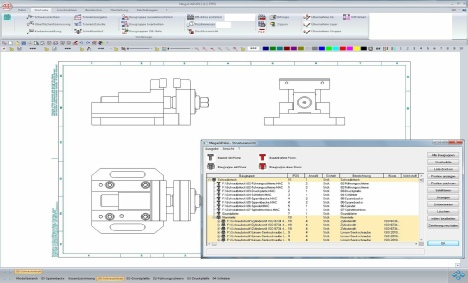

6 Strukturansicht

•     Abbildung von Baugruppenstrukturen
•     Direktes Setzen von Positionsnummern
•     Bearbeiten von (exklusiven) Bauteilen in einer
      separaten MegaCAD Sitzung
•     Nachladen von aktualisierten exklusiven Bauteilen
